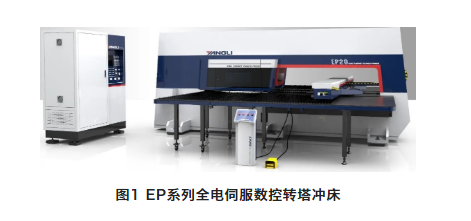

數控轉塔沖床具有加工產品精度高、運行速度快、模具通用性強的特點，特別適合小批量、多品種產品的加工，因此在如今得到鈑金加工行業廣泛的認可。在鈑金加工領域，隨著近幾年大扭矩伺服電機及驅動系統的改良與推廣，全電伺服轉塔沖床取得了巨大的進步，并逐步取代了液壓式結構，成為行業的主流產品。我公司生產的EP系列全電伺服數控轉塔沖床（圖1）擁有專業的造型設計，美觀、大方；25.4mm步距400次/分鐘，1mm步距700次/分鐘，打標頻率高達2000次/分鐘。
模具的維護與保養
如果工件出現大的毛刺或者沖壓時產生異常噪聲，可能是模具鈍化了。這個時候就需要檢查沖頭以及下模，當其刃邊磨損產生半徑約0.10mm的圓弧時，就要刃磨了。實踐證明，經常進行微量的刃磨，而不是等到非磨不可時再刃磨，不僅會保持良好的工件質量，減小沖裁力，而且可以使模具壽命延長一倍以上。此外，關鍵的模具維護和保養，還應該遵循以下7點建議。⑴沖床設備在出廠前設計與加工的模具對中性差。模位孔對中性不好，會使模具在使用過程中發生碰撞和摩擦，目前國內一線水平的數控沖床生產廠家的模位對中精度也只能控制在0.02mm，模位對中精度能夠達到0.01mm級別的很少，模具模位的對中性不好直接損害到模具。⑵模具材料性能差。高速運轉的過程中，材料不好易發熱不均導致變形。⑶潤滑。在高速使用過程中，模具長期與模座或者導向孔接觸，模具在上下運動的過程中，機床會發生一些傾斜振動，模具與模座或者導向孔摩擦損傷模具以及機床。⑷使用環境。充滿灰塵的工作環境會使得模具內部不干凈，會導致模具卡死不回彈，甚至將沖頭崩斷，這是非常危險的。⑸加工板材偏薄或者偏厚。一般數控沖床的沖壓厚度為0.8～6mm，如若一直在臨近0.8mm或者6mm的情況下工作，模具精度會受到影響。⑺加工工序的優化不到位。很多用戶在使用數控沖床時，編寫加工工藝存在問題，使得模具切割面的一半甚至不到一半的切割面接觸到工件，這樣的邊緣加工工藝會直接導致模具崩刀。一般說來普通模具壽命是30萬次左右，進口高速鋼是50萬次左右，影響數控轉塔沖床模具使用壽命的原因中最直接的就是板料越厚、材料越硬，模具壽命就會越短。如果數控沖床沖壓的是大孔徑厚板，就需要精確計算所需要的沖裁力。因此在大工位上沖壓加工比較厚的板料時，需要采用公式⑴：沖壓力（kN）=沖壓孔的周長（L）×材料厚度（T）×0.345×材料因數（F)×剪切因數（S）⑴。模具安裝好后，要邊轉動轉塔沖床，邊觀察上下轉塔之間，特別是凹模有沒有高低不平。注：當刃口不是斜刃口時，剪切因數為100%，正方模具40mm×40mm，板厚3.0mm，對冷軋板進行平刃口沖孔。沖壓力(kN)=（40×4）×3.0×0.345×1.2×1.0=198.72kN=19.9t。所需沖壓力如若超出機器額定公稱力，可通過改變沖頭刃口結構、工位或選用重載模具等方法減小沖壓力，避免出現模具或機器損壞。
自動化生產線的應用
目前，很多單機已經滿足不了行業的需求，自動化在機械行業里所占的比重日益增多。我公司沖床配有自動上下料生產線，主要包含沖床自動上料裝置，能夠取代人工進行自動上料，以合理的成本為客戶提供自動化沖裁加工解決方案，市場需求量大，符合行業發展趨勢。整體采用桁架結構，負載能力強，定位精度高，速度快，尤其適用于大幅面板材的自動上料。該板材自動化生產線（圖2）主要由一臺EP20數控轉塔沖床、桁架式上料機械手、板料工作臺等部分組成。
我公司自2009年開始做自動化生產線以來，已為許多用戶在汽車大梁、沖剪折激光聯線及上下料等方面做了許多項目，還有立體庫倉儲設備等，其中有不少配數控沖床生產線的用戶，反映該生產線運行良好。結束語
伺服數控轉塔沖床集機床制造技術、高速柔性沖壓工藝、模具技術、伺服控制技術、可靠性技術等關鍵技術為一體，是構成鈑金柔性生產系統的主要裝備。與其他數控轉塔沖床相比，它具有技術先進、產品穩定性高和精度高、加工產品范圍廣和速度快、加工工藝柔性好、節能減排等優勢。
